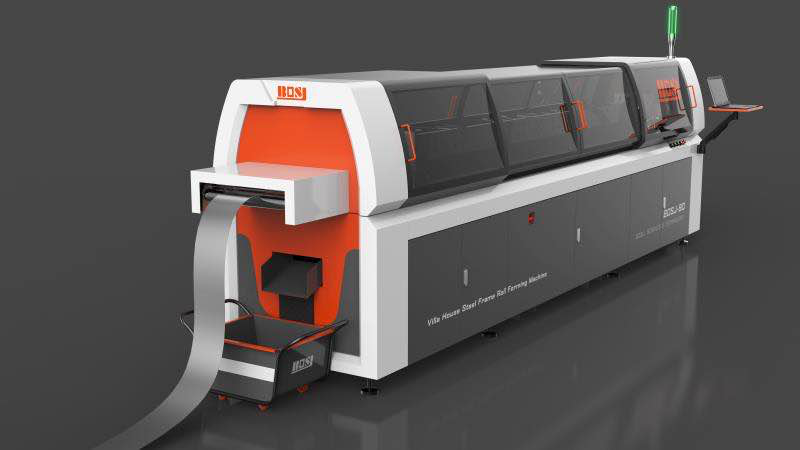

SZ90系统轻钢别墅龙骨的生产线特点
整条生产线集合了成型、冲孔、切断等多项技术于一体的生产设备。
整条生产线由放料系统、成型系统、冲孔/切断系统、电控系统等部分组成。
技术参数：
设备名称：轻钢别墅设备SZ90 | **：FT-Vertex设计** | ||
主设备长：3.7米 重量大约3.5吨?? 如果整条生产线长度：大约13-16米 | |||
设备主要参数： | |||
生产成品参数 | 原材料材质 | G550镀锌 | |
板材厚度 | 0.75-1.2mm | ||
进料宽度
版型图 | 180mm | ||
成型速度 | 高度35米/分钟（实际生产速度根据打孔数量） | ||
成
| 进料 | 导向板+导向轮组 | |
主机轧辊数量 | 12组成型排数 | ||
校直 | 两轴两靠组件 | ||
冲孔 |
| ||
压辊模具材质(压型轮) | GCr15? | ||
轴材质 | 40Cr 数控加工后调制HRC28-32， 然后精车电镀 洗键槽 | ||
电源电压 | AC380/50Hz（根据客户要求订制） | ||
喷码机 | **喷码品牌 | ||
传动方式 | 齿轮传动（上下轴间为齿轮传动，水平各模具间为链条传动） | ||
加工精度 | ±0.5mm | ||
主机功率 | 5.5kW | ||
控制系统与液压系统 | 主控柜 | 电器控制柜PLC 1台 | |
控制** | FT-C89+（自动数控**） | ||
伺服系统 | 伺服电机+精密行星齿轮减速机 | ||
模具切断 | 先进的液压驱动，成型后自动切断，不变形，无废料，安全水平高 | ||
刀片和模具材质 | CR12Mov 钢淬火处理 60-62℃ | ||
控制柜 | PLC（台湾台达） | ||

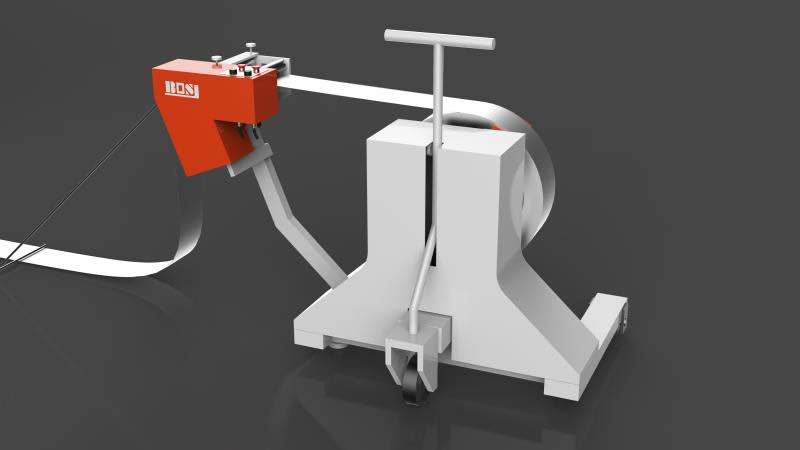

放料架 | 载重 | 载重≤3吨 | |
撑紧方式 | 手摇连杆中心向外撑紧 | ||
刹车 | 主轴双抱紧刹车 | ||
驱动 | 被动驱动送料 | ||
参数 | 装卷内径：450-550mm | ||
收料架 | 3米 | 长度可根据客户要求订制 | |
配件和说明书 | 工具箱一个 | 电器易损件：接触器触头2件，熔断器4套? 胶垫1套? 螺栓扳手1套 | |
售后和维修方面 | 1）一年，终身提供技术支持 | ||
四、轻钢别墅设备生产流程如下
